Z4系列直流電機
購買咨詢
技術服務
- 產品說明
- 技術參數
- 常見問題

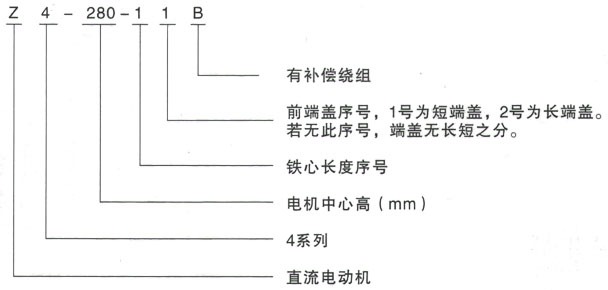

注:就Z4-112/2-1型號而言,“/”后面第一位數字代表極數,第二位數字代表鐵心長度序號。

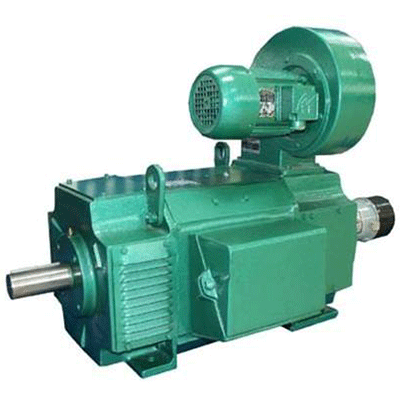

西安泰富西瑪Z4系列直流電機概述
Z4系列直流電動機:中心高100~355mm是中華人民共和國機械行業標準JB/T6316-92《Z4系列直流電動機技術條件》所規定的標準系列小型直流電動機;中心高400~450mm為標準系列之外的擴充Z4直流電動機;中心高500~710mm是我廠新開發的中型直流電動機。泰富西瑪Z4系列直流電動機可廣泛應用于冶金工業軋機、金屬切削機床、造紙、染織、印刷、水泥、塑料擠出機械等各類工業部門。
Z4系列直流電動機比Z2、Z3系列具有更大的優越性,它不僅可用直流機組電源供電,更適用于靜止整流電源供電。而且轉動慣量小,具有較好的動態性能,并能承受較高的負載變化率,特別適用于需要平滑調速、效率高、自動穩速、反應靈敏的控制系統,具有當今國際先進水平。
電動機的定額為連續工作連續定額,在海拔不超過1000m、環境空氣溫度不超過40℃的地區,電動機能按技術數據表中的數據額定運行。本系列西瑪電動機采用F級絕緣。
西安西瑪Z4系列直流電動機的功率范圍由1.5kW至840kW,額定轉速有3000、1500、1000、750、600、500、400、300、200r/min共九種,勵磁方式為他勵,勵磁電壓為180V,除上述規定的等級外,根據具體情況和用戶的需要,可派生出其他的功率、電樞電壓、轉速及勵磁電壓值。
額定電壓為160V的電動機,在單相橋式整流器供電的情況下,一般需帶電抗器工作,外接電抗器的電感數值在電動機銘牌上注明。額定電壓440V的電動機,均不需外接電抗器。
本系列電動機性能不僅符合國標GB/T755《旋轉電機基本技術要求》,也基本符合德國VDE0530標準。
西安泰富西瑪Z4系列直流電機結構簡介
(1)基本結構
Z4系列直流電動機采用八角形全疊片結構,不僅空間利用率高,而且當采用靜止整流器供電時,能承受脈動電流和快速的負載電流變化。
Z4系列直流電動機一般不帶串勵繞組,適用于需要正、反轉的自動控制技術中。根據用戶需要也可以制成帶串勵繞組。中心高100~280mm的電動機無補償繞組,但中心高250mm、280mm的電動機根據具體情況和需要可以制成帶補償繞組,中心高315~450mm的電動機帶有補償繞組。
中心高500~710mm的電動機外形安裝尺寸及技術要求均符合IEC國際標準,電機的機械尺寸公差符合ISO國際標準。
(2)冷卻方式和結構、安裝形式
IC06:自帶鼓風機的外通風;
ICl7:冷卻空氣進口為管道,出口為百葉窗排風;
IC37:即冷卻空氣進出口均為管道;
IC611:全封閉帶空氣/空氣冷卻器;
ICW37A86:全封閉帶空氣/水冷卻器。
并有多種派生形式,如自通風型、帶軸向風機型、封閉型、空/空冷卻器型等。各機座號電動機所需冷卻風量、風壓、及風機電動機功率等數據見表1。整個系列電機的外殼基本防護等級為IP21S。
機座號 | 風量(m3/h) | 靜壓(Pa) | 風機電動機 | ||
功率(kW) | 頻率(Hz) | 三相電壓(V) | |||
Z4-100 | 160 | 200 | 0.04 | 50 | 380 |
Z4-112/2 | 220 | 300 | 0.06 | ||
Z4-112/4-1 | 220 | 300 | 0.06 | ||
Z4-112/4-2 | 360 | 450 | 0.18 | ||
Z4-132 | 360 | 450 | 0.18 | ||
Z4-160 | 790 | 600 | 0.37 | ||
Z4-180 | 1600 | 950 | 1.1 | ||
Z4-200 | 1600 | 950 | 1.1 | ||
Z4-225 | 3000 | 1400 | 3.0 | ||
Z4-250 | 3000 | 1400 | 3.0 | ||
Z4-280 | 4000 | 1600 | 4.0 | ||
Z4-315 | 5200 | 1600 | 5.5 | ||
Z4-355 | 5200 | 1600 | 5.5 | ||
Z4-400 | 7200 | 1800 | 5.5 | ||
Z4-450 | 9000 | 1800 | 7.5 |
電動機出線盒位置從傳動端(非換向器端)視之在機座的右側(即正盒),如果用戶要求出線盒置于機座的另一側,訂貨時注明反盒。電動機基本出軸為單軸伸,面對出線盒(正盒)出軸方向為左出軸。如用戶需要也可以制成雙軸伸。轉軸的基本旋轉方向從換向器端視之為逆時針旋轉。電動機的傳動方式為彈性聯軸器聯接,也可以用于一定徑向力的傳動方式(皮帶或齒輪傳動)。
西安泰富西瑪Z4系列直流電機附件
根據用戶的需要電動機可以設計成能附裝測速發電機、脈沖發生器、離心開關以及制動器等的結構形式,具體要求可以與本廠協商。
注:技術數據表中的規格、功率和弱磁調速范圍等僅供參考,為了不斷地采用新技術、新材料,表中的數據會(huì )有變動。
西安西瑪電機質量保證
西安西瑪電機(集團)股份有限公司是國內專業生產大中型、高低壓、交直流電機的大型企業,是集電機設計制造、電氣控制、機械加工、模具、鑄造、運輸等自動化、成套工程為一體的系統化動力系統提供商。產銷規模在全國電機行業中名列前茅,連續7年保持了高速增長的發展態勢。并已在2004年入圍中國機械行業500強,2005年中國電器工業排名第58位。1995年率先在行業取得了ISO9001-1994質量體系認證,2005年8月通過了中國質量認證中心(CQC)的ISO9001-2000質量體系認證。2006年5月通過了ISO14000環境管理體系和OHSAS18000職業健康安全管理體系認證,同時又通過歐洲“CE”,美國“UL”和國家安全強制性“CCC”認證,質量信譽AAA等級企業。主導產品先后或得“部、省、市名牌產品”及“西安市免檢產品”,“中華之光名牌產品”等榮譽稱號。
為了提高各類機電產品質量,加強售前售后服務,讓顧客放心滿意,西瑪電機堅決執行機械工業部機床工具行業科研設計院所八個單位“質量保證聲明”,認真貫徹落實聲明中各項條款,并嚴格按ISO9001:2000質量管理體系各項規章制度,保證做到:
一、認真貫徹執行國家有關標準,嚴格按標準貨合同技術要求制造、檢查所生產的產品,不合格不出廠。
二、產品測量基等各類成品份產品總裝,聯機調試完工后,裝配人員對其進行72小時運轉考機后方可交檢:嚴格按過有關標準進行跑核試驗和可靠性試驗,以調高新產品可靠性,消除早期故障。
三、在正常銷售條件下,上述成臺份產品嚴格按期交貨。功能部件保證在三個月內供貨,特殊情況可以提前交貨。如發生延期,按質量上臺階“九七”新舉措實施賠償。
四、顧客在使用產品過程中,如發現質量問題,在接到顧客通知后,保證在24小時答復,需現場服務的,48小時內啟動,并做到故障不排除維修人員不撤離。
五、產品出廠,技術文件完備。凡屬產品質量問題,一律三包維修,產品維修仍達不到出廠要求,產品包退包換。
六、西瑪電機產品一經出售終身成本費保修。
西安泰富西瑪Z4系列直流電機訂貨須知
1、 訂貨前請先查閱西安西瑪電機產品樣本,確定所需產品的型號規格等數據,盡可能選擇樣本所列的標準規格產品,在訂貨合同中請注明電動機的型號、功率、電壓、旋轉速度、激磁方式、激磁電壓及結構安裝形式等數據 ,如Z4-180-31 37kW 400V 1000r/min 他勵180V,臥式帶底腳或IMB3。
2、對產品有特殊要求時,如雙軸伸、出線盒位置反盒、轉軸逆向旋轉等,均需在合同中明確注明。
3、如所需品種規格在本樣本所列之外,或另有其他特殊要求時,經雙方協商同意后簽訂合同或試制協議書。
4、西安西瑪電機各類產品除電動機的軸伸鍵外,所有附件均不在供應范圍內,用戶如需要附件或備件,例如電刷、刷握等,請事先在合同中注明所需的附件或備件的名稱規格與數量。
5、如使用環境特殊,需要制成濕熱帶型,請在原型號后面注明“TH”。
轉載請說明來自西安泰富西瑪電機(西瑪電機集團)官方網站:http://www.ruanjianyingxiao.cn/dianji/dianji_zhiliu373.html
電機 型號 |
額定功率 | 額定轉速 |
額定 電流 |
弱磁 轉速 |
勵磁 功率 |
電樞回 路電阻 |
電樞 電感 |
磁場 電感 |
外接 電感 |
效率 | 慣性矩 | 質量 |
160V 400V 440V | ||||||||||||
KW | r/min | A | r/min | W | Ω(20℃) | mH | H | mH | % | kg·m2 | kg | |
Z4-100-1 | 2.2 | 1500 | 17.9 | 3000 | 315 | 1.19 | 11.2 | 22 | 10 | 67.8 | 0.044 | 60 |
1.5 | 1000 | 13.4 | 2000 | 2.2 | 21.4 | 13 | 13 | 58.5 | ||||
4 | 3000 | 10.7 | 4000 | 2.85 | 26 | 18 | 80.1 | |||||
2 | 1310 | 6.5 | 3000 | 9.23 | 86 | 18 | 68.4 | |||||
2.2 | 1500 | 6.5 | 3000 | 9.23 | 86 | 18 | 70.6 | |||||
1.4 | 900 | 5.1 | 2000 | 16.8 | 163 | 18 | 60.3 | |||||
1.5 | 1000 | 4.8 | 2000 | 16.8 | 163 | 18 | 63.2 | |||||
Z4-112/2-1 | 5.5 | 3000 | 14.7 | 4000 | 335 | 2.02 | 18 | 81.1 | 0.072 | 78 | ||
2.8 | 1350 | 9.1 | 3000 | 6.26 | 17 | 71.2 | ||||||
3 | 1500 | 8.7 | 3000 | 6.26 | 17 | 72.8 | ||||||
1.9 | 900 | 6.9 | 2000 | 11.7 | 13 | 61.1 | ||||||
2.2 | 1010 | 7.1 | 2000 | 11.7 | 13 | 63.5 | ||||||
3 | 1500 | 24 | 3000 | 0.79 | 13 | 9 | 69.1 | |||||
2.2 | 1070 | 19.6 | 2000 | 1.5 | 13 | 20 | 62.1 | |||||
Z4-112/2-2 | 7 | 2700 | 20.4 | 4000 | 390 | 1.29 | 14 | 19 | 82.4 | 0.088 | 86 | |
7.5 | 3000 | 19.6 | 4000 | 1.29 | 14 | 19 | 83.5 | |||||
3.7 | 1350 | 11.7 | 3000 | 4.45 | 48.5 | 24 | 74.1 | |||||
4 | 1500 | 11.3 | 3000 | 4.45 | 48.5 | 24 | 76 | |||||
2.6 | 900 | 9 | 2000 | 7.94 | 83 | 14 | 65.1 | |||||
3 | 1010 | 9.3 | 2000 | 7.94 | 83 | 14 | 67.3 | |||||
4 | 1500 | 31.4 | 3000 | 0.575 | 6.2 | 14 | 9 | 72.3 | ||||
3 | 1070 | 24.8 | 2000 | 0.934 | 10.3 | 14 | 9 | 66.8 | ||||
Z4-112/4-1 | 5.5 | 1512 | 42.7 | 3000 | 510 | 0.392 | 3.85 | 6.8 | 6 | 73 | 0.128 | 84 |
4 | 1000 | 33.7 | 2000 | 0.741 | 7.7 | 6.7 | 4 | 64.9 | ||||
10 | 2700 | 29 | 3500 | 0.939 | 9 | 6.8 | 82.7 | |||||
11 | 3000 | 28.9 | 3500 | 0.939 | 9 | 6.8 | 63.3 | |||||
5 | 1340 | 15.7 | 1800 | 3.28 | 32 | 9.3 | 74.3 | |||||
5.5 | 1500 | 15.6 | 1800 | 3.28 | 32 | 9.3 | 75.7 | |||||
3.7 | 900 | 13 | 1100 | 5.59 | 63 | 9.1 | 65.2 | |||||
4 | 1000 | 12.6 | 1100 | 5.59 | 63 | 9.1 | 68.7 | |||||
Z4-112/4-2 | 5.5 | 1090 | 43.6 | 2000 | 640 | 0.445 | 5.1 | 5.8 | 3 | 69.5 | 0.156 | 94 |
13 | 2740 | 37 | 3600 | 0.555 | 6.4 | 5.8 | 84.4 | |||||
15 | 3035 | 38.6 | 3600 | 0.555 | 6.4 | 5.8 | 85.4 | |||||
6.7 | 1330 | 20.6 | 1800 | 2.2 | 24.1 | 7.8 | 76.8 | |||||
7.5 | 1500 | 20.6 | 1800 | 2.2 | 24.1 | 7.8 | 78.4 | |||||
5 | 955 | 16.1 | 1200 | 4 | 42.5 | 5.8 | 71.1 | |||||
5.5 | 1025 | 16.1 | 1200 | 4 | 42.5 | 5.8 | 71.9 | |||||
Z4-132-1 | 18.5 | 3000 | 47.4 | 4000 | 650 | 0.409 | 5.3 | 6.5 | 85.9 | 0.32 | 123 | |
10 | 1360 | 30.1 | 2200 | 1.31 | 18.9 | 9 | 79.4 | |||||
11 | 1500 | 29.6 | 2200 | 1.31 | 18.9 | 9 | 80.9 | |||||
7 | 865 | 21.8 | 1600 | 2.56 | 37.5 | 6.4 | 71.9 | |||||
7.5 | 1000 | 21.4 | 1600 | 2.56 | 37.5 | 6.4 | 74.5 | |||||
Z4-132-2 | 20 | 2800 | 55.4 | 3600 | 730 | 0.223 | 3.65 | 10 | 87.8 | 0.4 | 142 | |
22 | 3090 | 55.3 | 3600 | 0.223 | 3.65 | 10 | 88.3 | |||||
15 | 1510 | 39.3 | 2500 | 0.806 | 13.5 | 7.9 | 83.4 | |||||
10 | 905 | 31.1 | 1400 | 1.62 | 27.5 | 7.9 | 75.6 | |||||
11 | 1000 | 30.7 | 1400 | 1.62 | 27.5 | 7.8 | 77.7 | |||||
Z4-132-3 | 27 | 2720 | 75 | 3600 | 815 | 0.168 | 2.75 | 7.2 | 88.2 | 0.48 | 162 | |
30 | 3000 | 75 | 3600 | 0.168 | 2.75 | 7.2 | 88.6 | |||||
18.5 | 1540 | 48 | 2200 | 0.558 | 9.8 | 7.1 | 84.7 | |||||
13.5 | 954 | 41 | 1600 | 1.02 | 19.4 | 7 | 79.4 | |||||
15 | 1050 | 41 | 1600 | 1.02 | 19.4 | 7 | 80.5 |
電機 型號 |
額定功率 | 額定轉速 |
額定 電流 |
弱磁 轉速 |
勵磁 功率 |
電樞回 路電阻 |
電樞 電感 |
磁場 電感 |
外接 電感 |
效率 | 慣性矩 | 質量 |
400V 440V | ||||||||||||
KW | r/min | A | r/min | W | Ω(20℃) | mH | H | mH | % | kg·m2 | kg | |
Z4-160-11 | 33 | 2710 | 93.4 | 3500 | 820 | 0.183 | .315 | 10 | 88.5 | 0.64 | 202 | |
37 | 3000 | 93.4 | 3500 | 0.183 | 3.15 | 10 | 88.5 | |||||
19.5 | 1350 | 58.8 | 3000 | 0.62 | 10.4 | 7.7 | 82.6 | |||||
22 | 1500 | 58.8 | 3000 | 0.62 | 10.4 | 7.7 | 82.6 | |||||
21 |
40.5 | 2710 | 113 | 3500 | 920 | 0.143 | 2.7 | 10 | 89.1 | 0.76 | 224 | |
45 | 3000 | 113 | 3500 | 0.143 | 2.7 | 10 | 89.1 | |||||
16.5 | 900 | 51.1 | 3000 | 0.915 | 17.7 | 7.9 | 79.4 | |||||
18.5 | 1000 | 51.1 | 3000 | 0.915 | 17.7 | 7.9 | 79.4 | |||||
32 Z4-160-31 31 |
49.5 | 2710 | 137 | 3500 | 1050 | 0.0967 | 2.07 | 11 | 90.2 | 0.88 | 250 | |
55 | 3010 | 137 | 3500 | 0.0967 | 2.07 | 11 | 90.2 | |||||
27 | 1350 | 77.8 | 3000 | 0.376 | 8.3 | 10 | 85.7 | |||||
30 | 1500 | 77.8 | 3000 | 0.376 | 8.3 | 10 | 85.7 | |||||
19.5 | 900 | 59.2 | 2000 | 0.675 | 15.2 | 8.2 | 81.7 | |||||
22 | 1000 | 59.2 | 2000 | 0.675 | 15.2 | 8.2 | 81.7 | |||||
Z4-180-11 | 33 | 1350 | 95 | 3000 | 1200 | 0.263 | 4.9 | 7.67 | 86.5 | 1.52 | 305 | |
37 | 1500 | 95 | 3000 | 0.263 | 4.9 | 7.67 | 86.5 | |||||
16.5 | 670 | 51.2 | 1900 | 0.912 | 16.2 | 6.36 | 78.1 | |||||
18.5 | 750 | 51.2 | 1900 | 0.912 | 16.2 | 6.36 | 78.1 | |||||
13 | 540 | 43.8 | 2000 | 1.41 | 22.7 | 7.85 | 74.1 | |||||
15 | 600 | 43.8 | 2000 | 1.41 | 22.7 | 7.85 | 74.1 | |||||
22 21 Z4-180-21 21 21 |
67 | 2710 | 185 | 3400 | 1400 | 0.064 | 1.2 | 6.67 | 90.7 | 1.72 | 335 | |
75 | 3000 | 185 | 3400 | 0.064 | 1.2 | 6.67 | 90.7 | |||||
40.5 | 1350 | 115 | 2800 | 0.217 | 4.7 | 6.3 | 87 | |||||
45 | 1500 | 115 | 2800 | 0.217 | 4.7 | 6.3 | 87 | |||||
27 | 900 | 79 | 2000 | 0.423 | 9.2 | 7.96 | 83.7 | |||||
30 | 1000 | 79 | 2000 | 0.423 | 9.2 | 7.96 | 83.7 | |||||
19.5 | 670 | 60.3 | 1400 | 0.766 | 16.3 | 7.76 | 79.7 | |||||
22 | 750 | 60.3 | 1400 | 0.766 | 16.3 | 7.76 | 79.7 | |||||
16.5 | 540 | 52 | 1600 | 0.973 | 19.9 | 6.96 | 76.8 | |||||
18.5 | 600 | 52 | 1600 | 0.973 | 19.9 | 6.96 | 76.8 | |||||
Z4-180-31 | 33 | 900 | 97.5 | 2000 | 1500 | 0.346 | 6.8 | 6.34 | 83.6 | 1.92 | 370 | |
37 | 1000 | 97.5 | 2000 | 0.346 | 6.8 | 6.34 | 83.6 | |||||
19.5 | 540 | 62.1 | 1250 | 0.87 | 18.3 | 6.18 | 76.6 | |||||
22 | 600 | 62.1 | 1250 | 0.87 | 18.3 | 6.18 | 76.6 | |||||
42 Z4-180-41 41 |
81 | 2710 | 221 | 3200 | 1700 | 0.0504 | 0.82 | 8.16 | 91.3 | 2.2 | 395 | |
90 | 3000 | 221 | 3200 | 0.0504 | 0.82 | 8.16 | 91.3 | |||||
50 | 1350 | 140 | 3000 | 0.159 | 3.2 | 8.03 | 87.1 | |||||
55 | 1500 | 140 | 3000 | 0.159 | 3.2 | 8.03 | 87.1 | |||||
27 | 670 | 80.6 | 2000 | 0.0495 | 11.3 | 5.61 | 81.1 | |||||
30 | 750 | 80.6 | 2000 | 0.0495 | 11.3 | 5.61 | 81.1 | |||||
12 Z4-200-11 11 11 |
99 | 2710 | 270 | 3000 | 1400 | 0.0373 | 0.78 | 7.91 | 91.6 | 3.68 | 470 | |
110 | 3000 | 270 | 3000 | 0.0373 | 0.78 | 7.91 | 91.6 | |||||
40.5 | 900 | 117 | 2000 | 0.267 | 7.9 | 7.07 | 85.5 | |||||
45 | 1000 | 117 | 2000 | 0.267 | 7.9 | 7.07 | 85.5 | |||||
33 | 670 | 98.6 | 1600 | 0.354 | 9.9 | 8.12 | 82.9 | |||||
37 | 750 | 98.6 | 1600 | 0.354 | 9.9 | 8.12 | 82.9 | |||||
19.5 | 450 | 61.6 | 1000 | 0.839 | 23.3 | 12 | 77.4 | |||||
22 | 600 | 61.6 | 1000 | 0.839 | 23.3 | 12 | 77.4 | |||||
Z4-200-21 | 67 | 1350 | 188 | 3000 | 1500 | 0.094 | 2.6 | 9.84 | 89.6 | 4.2 | 515 | |
75 | 1500 | 188 | 3000 | 0.094 | 2.6 | 9.84 | 89.6 | |||||
27 | 540 | 82.1 | 1000 | 0.563 | 15.3 | 9.3 | 80.4 | |||||
30 | 600 | 82.1 | 1000 | 0.563 | 15.3 | 9.3 | 80.4 | |||||
32 31 31 Z4-200-31 31 31 |
119 | 2710 | 322 | 3200 | 1360 | 0.0318 | 0.74 | 7.79 | 92.4 | 4.8 | 565 | |
132 | 3000 | 322 | 3200 | 0.0318 | 0.74 | 7.79 | 92.4 | |||||
81 | 1350 | 224 | 2800 | 0.0754 | 2.5 | 8.2 | 89.8 | |||||
90 | 1500 | 224 | 2800 | 0.0754 | 2.5 | 8.2 | 89.8 | |||||
49.5 | 900 | 140 | 2000 | 0.173 | 4.5 | 8.7 | 87.1 | |||||
55 | 1000 | 140 | 2000 | 0.173 | 4.5 | 8.7 | 87.1 | |||||
40.5 | 670 | 118 | 1400 | 0.295 | 8 | 8.53 | 84.1 | |||||
45 | 750 | 118 | 1400 | 0.295 | 8 | 8.53 | 84.1 | |||||
33 | 540 | 99.5 | 1200 | 0.403 | 11.4 | 8.67 | 82 | |||||
37 | 600 | 99.5 | 1200 | 0.403 | 11.4 | 8.67 | 82 | |||||
27 | 450 | 82.7 | 750 | 0.575 | 16.5 | 8.44 | 79.5 | |||||
30 | 500 | 82.7 | 750 | 0.575 | 16.5 | 8.44 | 79.5 | |||||
Z4-225-11 | 99 | 1360 | 275 | 3000 | 2200 | 0.065 | 1.9 | 6.15 | 89.4 | 5 | 680 | |
110 | 1500 | 275 | 3000 | 0.065 | 1.9 | 7.15 | 89.4 | |||||
67 | 900 | 194 | 2000 | 0.151 | 4.6 | 11.3 | 86.5 | |||||
75 | 1000 | 194 | 2000 | 0.151 | 4.6 | 11.3 | 86.5 | |||||
49 | 680 | 145 | 1300 | 0.239 | 8.1 | 5.9 | 84 | |||||
55 | 750 | 145 | 1300 | 0.239 | 8.1 | 5.9 | 84 | |||||
40 | 540 | 122 | 1200 | 0.362 | 11.3 | 5.93 | 80.8 | |||||
45 | 600 | 122 | 1200 | 0.362 | 11.3 | 5.93 | 80.8 | |||||
33 | 450 | 102 | 1000 | 0.472 | 14.1 | 6.24 | 78.8 | |||||
37 | 500 | 102 | 1000 | 0.472 | 14.1 | 6.24 | 78.8 | |||||
Z4-225-21 | 49 | 540 | 147 | 1000 | 2130 | 0.262 | 8.9 | 5.66 | 82.4 | 5.6 | 735 | |
55 | 600 | 147 | 1000 | 0.262 | 8.9 | 5.66 | 82.4 | |||||
40 | 450 | 125 | 1000 | 0.397 | 12.8 | 5.49 | 78.9 | |||||
45 | 500 | 125 | 1000 | 0.397 | 12.8 | 5.49 | 78.9 | |||||
Z4-225-31 | 119 | 1360 | 325 | 2400 | 2360 | 0.0562 | 1.4 | 9.75 | 90.5 | 6.2 | 810 | |
132 | 1500 | 325 | 2400 | 0.0562 | 1.4 | 9.75 | 90.5 | |||||
81 | 900 | 227 | 2000 | 0.096 | 3.2 | 5.27 | 88 | |||||
90 | 1000 | 227 | 2000 | 0.096 | 3.2 | 5.27 | 88 | |||||
67 | 680 | 195 | 2250 | 0.153 | 4.8 | 5.56 | 85.1 | |||||
75 | 750 | 195 | 2250 | 0.153 | 4.8 | 5.56 | 85.1 |
電機 型號 |
額定功率 | 額定轉速 |
額定 電流 |
弱磁 轉速 |
勵磁 功率 |
電樞回 路電阻 |
電樞 電感 |
磁場 電感 |
外接 電感 |
效率 | 慣性矩 | 質量 |
400V 440V | ||||||||||||
KW | r/min | A | r/min | W | Ω(20℃) | mH | H | mH | % | kg·m2 | kg | |
Z4-250-12 11 |
144 | 1360 | 397 | 2100 | 2560 | 0.0392 | 0.83 | 4.97 | 90.3 | 8.8 | 880 | |
160 | 1500 | 397 | 2100 | 0.0392 | 0.83 | 4.97 | 90.3 | |||||
99 | 900 | 280 | 2000 | 0.0866 | 2.3 | 8.14 | 88.1 | |||||
110 | 1000 | 280 | 2000 | 0.0866 | 2.3 | 8.14 | 88.1 | |||||
Z4-250-21 | 167 | 1360 | 459 | 2200 | 2400 | 0.0325 | 0.86 | 5.73 | 90.5 | 10 | 960 | |
185 | 1500 | 459 | 2200 | 0.0325 | 0.86 | 5.73 | 90.5 | |||||
81 | 680 | 230 | 2250 | 0.131 | 3.6 | 5.63 | 85.2 | |||||
90 | 750 | 230 | 2250 | 0.131 | 3.6 | 5.63 | 85.2 | |||||
Z4-250-31 | 67 | 540 | 197 | 2000 | 2400 | 0.171 | 4 | 6.13 | 84.1 | 11.2 | 1060 | |
75 | 600 | 197 | 2000 | 0.171 | 4 | 6.13 | 84.1 | |||||
49 | 450 | 147 | 1500 | 0.256 | 5.8 | 6.08 | 82.2 | |||||
55 | 500 | 147 | 1500 | 0.256 | 5.8 | 6.08 | 82.2 | |||||
180 | 1360 | 492 | 2400 | 0.0274 | 0.82 | 7.22 | 91.5 | |||||
200 | 1500 | 492 | 2400 | 0.0274 | 0.82 | 7.22 | 91.5 | |||||
119 | 900 | 332 | 2000 | 0.0608 | 1.6 | 7.46 | 89.1 | |||||
132 | 1000 | 332 | 2000 | 0.0608 | 1.6 | 7.46 | 89.1 | |||||
41 41 Z4-250-42 41 41 |
99 | 680 | 282 | 1600 | 2990 | 0.0957 | 2.6 | 5.66 | 86.9 | 12.8 | 1170 | |
110 | 750 | 282 | 1600 | 0.0957 | 2.6 | 5.66 | 86.9 | |||||
198 | 1360 | 540 | 2400 | 0.0235 | 0.69 | 6.74 | 91.7 | |||||
220 | 1500 | 540 | 2400 | 0.0235 | 0.69 | 6.74 | 91.7 | |||||
144 | 900 | 402 | 2000 | 0.0484 | 1.4 | 6.93 | 89.2 | |||||
160 | 1000 | 402 | 2000 | 0.0484 | 1.4 | 6.93 | 89.2 | |||||
81 | 540 | 234 | 1600 | 0.138 | 4.4 | 4.65 | 85 | |||||
90 | 600 | 234 | 1600 | 0.138 | 4.4 | 4.65 | 85 | |||||
67 | 450 | 199 | 1500 | 0.181 | 4.8 | 7.13 | 83.5 | |||||
75 | 500 | 199 | 1500 | 0.181 | 4.8 | 7.13 | 83.5 | |||||
Z4-280-11 | 226 | 1355 | 615 | 2000 | 2540 | 0.0214 | 0.65 | 6.26 | 91.6 | 16.4 | 1230 | |
250 | 1500 | 615 | 2000 | 0.0214 | 0.65 | 6.26 | 91.6 | |||||
22 Z4-280-21 |
253 | 1355 | 684 | 1800 | 2880 | 0.0167 | 0.56 | 5.82 | 92.1 | 18.4 | 1350 | |
280 | 1500 | 684 | 1800 | 0.0167 | 0.56 | 5.82 | 92.1 | |||||
180 | 900 | 498 | 2000 | 0.0375 | 1.2 | 5.87 | 90.1 | |||||
200 | 1000 | 498 | 2000 | 0.0375 | 1.2 | 5.87 | 90.1 | |||||
Z4-280-21 | 119 | 675 | 332 | 1600 | 2880 | 0.0649 | 2.2 | 5.77 | 88.6 | 18.4 | 1350 | |
132 | 540 | 332 | 1600 | 0.0649 | 2.2 | 5.77 | 88.6 | |||||
99 | 750 | 284 | 1500 | 0.0968 | 2.9 | 6 | 86 | |||||
110 | 600 | 284 | 1500 | 0.0968 | 2.9 | 6 | 86 | |||||
32 31 Z4-280-32 31 31 |
284 | 1360 | 767 | 1800 | 3210 | 0.0149 | 0.56 | 6.88 | 92.6 | 21.2 | 1500 | |
315 | 1500 | 767 | 1800 | 0.0149 | 0.56 | 6.88 | 92.6 | |||||
198 | 900 | 544 | 2000 | 0.0308 | 1 | 5.54 | 90.6 | |||||
220 | 1000 | 544 | 2000 | 0.0308 | 1 | 5.54 | 90.6 | |||||
144 | 675 | 401 | 1700 | 0.052 | 1.9 | 5.53 | 89.1 | |||||
160 | 750 | 401 | 1700 | 0.052 | 1.9 | 5.53 | 89.1 | |||||
118 | 540 | 338 | 1000 | 0.0829 | 2.4 | 5.81 | 86.8 | |||||
132 | 600 | 338 | 1000 | 0.0829 | 2.4 | 5.81 | 86.8 | |||||
80 | 450 | 234 | 1000 | 0.137 | 5 | 6.61 | 85.4 | |||||
90 | 500 | 234 | 1000 | 0.137 | 5 | 6.61 | 85.4 | |||||
42 Z4-280-41 41 |
225 | 900 | 616 | 1800 | 3590 | 0.0249 | 0.9 | 5.21 | 91.1 | 24 | 1650 | |
250 | 1000 | 616 | 1800 | 0.0249 | 0.9 | 5.21 | 91.1 | |||||
166 | 675 | 463 | 1900 | 0.0439 | 1.6 | 5.14 | 89.4 | |||||
185 | 750 | 463 | 1900 | 0.0438 | 1.6 | 5.14 | 89.4 | |||||
98 | 450 | 282 | 1000 | 0.0976 | 3.5 | 9 | 86.9 | |||||
110 | 500 | 282 | 1000 | 0.0976 | 3.5 | 9 | 86.9 |
電機 型號 |
額定功率 | 額定轉速 |
額定 電流 |
弱磁 轉速 |
勵磁 功率 |
電樞回 路電阻 |
電樞 電感 |
磁場 電感 |
外接 電感 |
效率 | 慣性矩 | 質量 |
400V 440V | ||||||||||||
KW | r/min | A | r/min | W | Ω(20℃) | mH | H | mH | % | kg·m2 | kg | |
Z4-315-11 | 144 | 540 | 409 | 1900 | 3800 | 0.0692 | 0.96 | 7.53 | 86.4 | 21.2 | 1900 | |
160 | 600 | 409 | 1900 | 0.0692 | 0.96 | 7.53 | 87.4 | |||||
118 | 450 | 342 | 1600 | 0.0971 | 1.7 | 7.01 | 84.4 | |||||
132 | 500 | 342 | 1600 | 0.0971 | 1.7 | 7.01 | 86.3 | |||||
98 | 360 | 292 | 1200 | 0.137 | 2.1 | 9.92 | 81.7 | |||||
110 | 400 | 292 | 1200 | 0.137 | 2.1 | 9.92 | 84.3 | |||||
Z4-315-12 | 321 | 1360 | 864 | 1800 | 0.0138 | 0.5 | 6.48 | 92.2 | ||||
355 | 1500 | 864 | 1800 | 0.0138 | 0.5 | 6.48 | 92.6 | |||||
253 | 900 | 687 | 1600 | 0.0224 | 0.33 | 5.07 | 90.4 | |||||
280 | 1000 | 687 | 1600 | 0.0224 | 0.33 | 5.07 | 91.6 | |||||
180 | 680 | 501 | 1900 | 0.0436 | 0.6 | 4.97 | 88.4 | |||||
200 | 750 | 501 | 1900 | 0.0436 | 0.6 | 4.97 | 89.4 | |||||
Z4-315-21 | 166 | 540 | 466 | 1600 | 4195 | 0.0518 | 0.83 | 5.13 | 87.2 | 24 | 2090 | |
185 | 600 | 466 | 1600 | 0.0518 | 0.83 | 5.13 | 88.5 | |||||
143 | 450 | 413 | 1500 | 0.0758 | 1.1 | 5.18 | 84.7 | |||||
160 | 500 | 413 | 1500 | 0.0758 | 1.1 | 5.18 | 86 | |||||
Z4-315-22 | 284 | 900 | 770 | 1600 | 0.0188 | 0.25 | 5.51 | 91 | ||||
315 | 1000 | 770 | 1600 | 0.0188 | 0.25 | 5.51 | 91.9 | |||||
225 | 680 | 623 | 1600 | 0.0337 | 0.54 | 5.11 | 88.7 | |||||
250 | 750 | 623 | 1600 | 0.0337 | 0.54 | 5.11 | 89.6 | |||||
Z4-315-31 | 118 | 360 | 343 | 1200 | 3960 | 0.0981 | 1.5 | 6.37 | 83.2 | 27.2 | 2300 | |
132 | 400 | 343 | 1200 | 0.0981 | 1.5 | 6.37 | 85.3 | |||||
Z4-315-32 | 320 | 900 | 869 | 1600 | 0.0149 | 0.22 | 6.81 | 91 | ||||
355 | 1000 | 869 | 1600 | 0.0149 | 0.22 | 6.81 | 92 | |||||
252 | 680 | 700 | 1600 | 0.0314 | 0.59 | 5.86 | 89.1 | |||||
280 | 750 | 700 | 1600 | 0.0314 | 0.59 | 5.86 | 89.8 | |||||
180 | 540 | 501 | 1500 | 0.0454 | 0.68 | 6.45 | 88.2 | |||||
200 | 600 | 501 | 1500 | 0.0454 | 0.68 | 6.45 | 89.4 | |||||
Z4-315-41 | 166 | 450 | 468 | 1500 | 4590 | 0.055 | 0.9 | 7.58 | 87.3 | 30.8 | 2530 | |
185 | 500 | 468 | 1500 | 0.055 | 0.9 | 7.58 | 88.3 | |||||
143 | 360 | 416 | 1200 | 0.0809 | 1.3 | 5.03 | 84 | |||||
160 | 400 | 416 | 1200 | 0.0809 | 1.3 | 5.03 | 85.3 | |||||
Z4-315-42 | 361 | 900 | 972 | 1400 | 0.013 | 0.24 | 7.88 | 92.1 | ||||
400 | 1000 | 972 | 1400 | 0.013 | 0.24 | 7.88 | 92.7 | |||||
284 | 680 | 779 | 1600 | 0.0241 | 0.48 | 4.74 | 90 | |||||
315 | 750 | 779 | 1600 | 0.0241 | 0.48 | 4.74 | 90.7 | |||||
225 | 540 | 628 | 1600 | 0.0369 | 0.63 | 4.98 | 88.3 | |||||
250 | 600 | 628 | 1600 | 0.0369 | 0.63 | 4.98 | 89 |
電機 型號 |
額定功率 | 額定轉速 |
額定 電流 |
弱磁 轉速 |
勵磁 功率 |
電樞回 路電阻 |
電樞 電感 |
磁場 電感 |
外接 電感 |
效率 | 慣性矩 | 質量 |
400V 440V | ||||||||||||
KW | r/min | A | r/min | W | Ω(20℃) | mH | H | mH | % | kg·m2 | kg | |
Z4-355-11 | 253 | 540 | 694 | 1500 | 4490 | 0.0291 | 0.66 | 5.29 | 89.2 | 42 | 2900 | |
280 | 600 | 694 | 1500 | 0.0291 | 0.66 | 5.29 | 90.3 | |||||
180 | 450 | 507 | 1500 | 0.0536 | 1.1 | 18.6 | 87.6 | |||||
200 | 500 | 507 | 1500 | 0.0536 | 1.1 | 18.6 | 88.9 | |||||
Z4-355-12 | 406 | 900 | 1093 | 1500 | 4490 | 0.0122 | 0.26 | 7.3 | 91.8 | 42 | 2900 | |
450 | 1000 | 1093 | 1500 | 0.0122 | 0.26 | 7.3 | 92.8 | |||||
321 | 680 | 874 | 1500 | 0.0207 | 0.43 | 5.29 | 90.4 | |||||
255 | 750 | 874 | 1500 | 0.0207 | 0.43 | 5.29 | 91.2 | |||||
166 | 360 | 478 | 1200 | 0.0683 | 1.1 | 5.71 | 85.1 | |||||
185 | 400 | 478 | 1200 | 0.0683 | 1.1 | 5.71 | 86.1 | |||||
Z4-355-21 | 180 | 360 | 512 | 1200 | 4250 | 0.0586 | 1.2 | 9.27 | 86.3 | 46 | 3180 | |
200 | 400 | 512 | 1200 | 0.0586 | 1.2 | 9.27 | 87.5 | |||||
Z4-355-22 | 361 | 680 | 982 | 1600 | 4250 | 0.017 | 0.32 | 6.78 | 90.8 | 46 | 3180 | |
400 | 750 | 982 | 1600 | 0.017 | 0.32 | 6.78 | 91.7 | |||||
284 | 540 | 782 | 1500 | 0.0264 | 0.59 | 6.41 | 89.5 | |||||
315 | 600 | 782 | 1500 | 0.0264 | 0.59 | 6.41 | 90.5 | |||||
225 | 450 | 626 | 1600 | 0.0373 | 0.91 | 8.84 | 88.4 | |||||
250 | 500 | 626 | 1600 | 0.0373 | 0.91 | 8.84 | 89.5 | |||||
Z4-355-31 | 197 | 360 | 556 | 1200 | 5840 | 0.0467 | 0.96 | 8.26 | 86.5 | 52 | 3500 | |
220 | 400 | 556 | 1200 | 0.0467 | 0.96 | 8.26 | 88.4 | |||||
Z4-355-32 | 406 | 680 | 1098 | 1100 | 5840 | 0.0133 | 0.28 | 4.62 | 91.3 | 52 | 3500 | |
450 | 750 | 1098 | 1100 | 0.0133 | 0.28 | 4.62 | 92.1 | |||||
320 | 540 | 875 | 1600 | 0.0207 | 0.5 | 4.84 | 89.9 | |||||
355 | 600 | 875 | 1600 | 0.0207 | 0.5 | 4.84 | 91 | |||||
284 | 450 | 787 | 1500 | 0.0289 | 0.65 | 4.5 | 88.3 | |||||
315 | 500 | 787 | 1500 | 0.0289 | 0.65 | 4.5 | 89.5 | |||||
Z4-355-42 | 361 | 540 | 982 | 1300 | 6470 | 0.0171 | 0.37 | 4.35 | 90.5 | 60 | 3850 | |
400 | 600 | 982 | 1300 | 0.0171 | 0.37 | 4.35 | 91.2 | |||||
320 | 450 | 890 | 1200 | 0.0262 | 0.56 | 4.23 | 88.9 | |||||
355 | 500 | 890 | 1200 | 0.0262 | 0.56 | 4.23 | 89.2 | |||||
225 | 360 | 627 | 1200 | 0.0377 | 0.85 | 5.59 | 87.5 | |||||
250 | 400 | 627 | 1200 | 0.0377 | 0.85 | 5.59 | 88.8 | |||||
22 Z4-400-21 21 |
430 | 680 | 1163 | 1400 | 5720 | 0.0139 | 0.33 | 7.85 | 90.8 | 74 | 4520 | |
475 | 750 | 1163 | 1400 | 0.0139 | 0.33 | 7.85 | 92 | |||||
235 | 360 | 675 | 1200 | 0.0497 | 1 | 7.3 | 84.8 | |||||
260 | 400 | 675 | 1200 | 0.0497 | 1 | 7.3 | 86.3 | |||||
180 | 270 | 537 | 900 | 0.0804 | 1.6 | 7.44 | 81.8 | |||||
200 | 300 | 537 | 900 | 0.0804 | 1.6 | 7.44 | 83.1 | |||||
32 32 Z4-400-32 31 31 |
480 | 680 | 1291 | 1400 | 6450 | 0.0112 | 0.3 | 9.75 | 91.2 | 84 | 4920 | |
530 | 750 | 1291 | 1400 | 0.0112 | 0.3 | 9.75 | 92.5 | |||||
406 | 540 | 1108 | 1300 | 0.0162 | 0.35 | 4.51 | 89.9 | |||||
450 | 600 | 1108 | 1300 | 0.0162 | 0.35 | 4.51 | 91.1 | |||||
344 | 450 | 952 | 1300 | 0.0248 | 0.58 | 6 | 88.1 | |||||
380 | 500 | 952 | 1300 | 0.0248 | 0.58 | 6 | 89.5 | |||||
253 | 360 | 717 | 1200 | 0.0382 | 0.82 | 6.11 | 86 | |||||
280 | 400 | 717 | 1200 | 0.0382 | 0.82 | 6.11 | 87.5 | |||||
197 | 270 | 584 | 900 | 0.0659 | 1.5 | 5.89 | 82.8 | |||||
220 | 300 | 584 | 900 | 0.0659 | 1.5 | 5.89 | 84 | |||||
42 42 Z4-400-42 41 41 |
545 | 680 | 1500 | 1200 | 7150 | 0.0125 | 0.28 | 7.2 | 91 | 94 | 5320 | |
600 | 750 | 1500 | 1200 | 0.0125 | 0.28 | 7.2 | 91.4 | |||||
430 | 540 | 1163 | 1300 | 0.0134 | 0.32 | 5.54 | 90.8 | |||||
475 | 600 | 1163 | 1300 | 0.0134 | 0.32 | 5.54 | 92 | |||||
361 | 450 | 995 | 1400 | 0.0201 | 0.47 | 6.86 | 88.6 | |||||
400 | 500 | 995 | 1400 | 0.0201 | 0.47 | 6.86 | 90 | |||||
321 | 360 | 893 | 1200 | 0.0274 | 0.73 | 5.41 | 87.7 | |||||
355 | 400 | 893 | 1200 | 0.0274 | 0.73 | 5.41 | 89 | |||||
225 | 270 | 650 | 900 | 0.0508 | 1.2 | 5.38 | 84 | |||||
250 | 300 | 650 | 900 | 0.0508 | 1.2 | 5.38 | 85.4 | |||||
22 Z4-450-22 22 21 |
472 | 540 | 1286 | 1200 | 6550 | 0.0133 | 0.29 | 10.2 | 90.8 | 138 | 5620 | |
520 | 600 | 1286 | 1200 | 0.0133 | 0.29 | 10.2 | 92.1 | |||||
408 | 450 | 1114 | 1400 | 0.0159 | 0.41 | 7.99 | 90 | |||||
450 | 500 | 1114 | 1400 | 0.0159 | 0.41 | 7.99 | 91.3 | |||||
362 | 360 | 1010 | 1200 | 0.0232 | 0.61 | 5.79 | 88.1 | |||||
400 | 400 | 1010 | 1200 | 0.0232 | 0.61 | 5.79 | 89.4 | |||||
253 | 270 | 720 | 900 | 0.0415 | 1 | 5.82 | 85.8 | |||||
280 | 300 | 720 | 900 | 0.0415 | 1 | 5.82 | 87.1 | |||||
32 32 Z4-450-32 32 31 |
480 | 540 | 1309 | 1200 | 7100 | 0.0134 | 0.39 | 1.96 | 90.8 | 156 | 6000 | |
530 | 600 | 1309 | 1200 | 0.0134 | 0.39 | 1.96 | 92 | |||||
430 | 450 | 1167 | 1300 | 0.0145 | 0.32 | 7.36 | 90 | |||||
475 | 500 | 1167 | 1300 | 0.0145 | 0.32 | 7.36 | 91.4 | |||||
408 | 360 | 1130 | 1200 | 0.0205 | 0.53 | 7.17 | 88.5 | |||||
450 | 400 | 1130 | 1200 | 0.0205 | 0.53 | 7.17 | 89.7 | |||||
284 | 270 | 811 | 900 | 0.0342 | 0.83 | 4.8 | 85.9 | |||||
315 | 300 | 811 | 900 | 0.0342 | 0.83 | 4.8 | 87.1 | |||||
200 | 180 | 595 | 600 | 0.0751 | 1.9 | 9.09 | 81.3 | |||||
220 | 200 | 595 | 600 | 0.0751 | 1.9 | 9.09 | 82.6 | |||||
42 42 Z4-450-42 42 41 |
545 | 540 | 1492 | 1100 | 7800 | 0.0134 | 0.51 | 28.2 | 90.3 | 174 | 6700 | |
600 | 600 | 1492 | 1100 | 0.0134 | 0.51 | 28.2 | 91.5 | |||||
480 | 450 | 1317 | 1100 | 0.0145 | 0.43 | 18.6 | 90 | |||||
530 | 500 | 1317 | 1100 | 0.0145 | 0.43 | 18.6 | 91.4 | |||||
430 | 360 | 1191 | 1200 | 0.0178 | 0.42 | 5.85 | 88.9 | |||||
475 | 400 | 1191 | 1200 | 0.0178 | 0.42 | 5.85 | 90 | |||||
320 | 270 | 908 | 900 | 0.0275 | 0.81 | 5.62 | 86.8 | |||||
355 | 300 | 908 | 900 | 0.0275 | 0.81 | 5.62 | 88.1 | |||||
225 | 180 | 671 | 600 | 0.0612 | 1.7 | 5.73 | 81.7 | |||||
250 | 200 | 671 | 600 | 0.0612 | 1.7 | 5.73 | 83 |
技術參數,由西安泰富西瑪電機(西安西瑪電機集團股份有限公司)技術部提供,網絡(luò )部收集整理,僅供廣大新老用戶參考選型使用。如果技術參數有誤,請聯系西安泰富西瑪電機網絡(luò )部及時更正,以免給用戶帶來不必要的損失。
西安泰富西瑪電機(西安西瑪電機集團)慎重承諾:西安西瑪電機所出售的電機均為正宗泰富西瑪牌電機,開17%增值稅發票,發票均以快遞形式寄出,不隨產品運送,以免丟失。用戶可憑電機購買合同及西瑪電機產品發票,可享受一年期三包售后服務。
西安西瑪電機為您提供具有競爭力的電機價格和良好的售后服務政策,請您放心購買!
聲明:我廠出售的所有電機產品均開17%增值稅發票。如有西瑪電機的經銷商以不開發票打折優惠、免運費、贈送電機配件、發票用完等理由拒絕向買方提供發票的,請廣大新老用戶謹慎購買。
